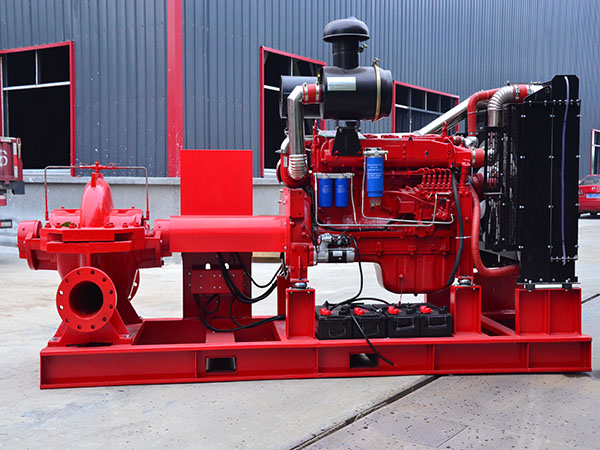

名稱

說明

電壓表

指示控制柜受電電壓,通常為AC380V

電動機電流表

分別指示1#、2#泵運行的電流值

常用電源指示燈

（主電指示燈）

常用電源指示燈亮?xí)r，表示當前控制柜受電來自常用電源，或稱之為主電源，通常為市電電源（白色指示燈）

備用電源指示燈

備用電源指示燈亮?xí)r，表示當前控制柜受電來自備用電源（如第二路市電、EPS、柴油發電機組等）（白色指示燈）

水泵狀態指示燈

綠色-1#啟動，啟動時；亮紅色-1#運行，正常運行時；亮黃色-1#故障，水泵故障時亮

水泵狀態指示燈

綠色-2#啟動，啟動時；亮紅色-2#運行，正常運行時；亮黃色-2#故障，水泵故障時亮

故障狀態指示燈

帶有聲報警功能的紅色指示燈。該指示燈亮?xí)r代表控制柜目前有故障，具體故障需要進行下一步分析。

巡檢指示燈

帶有聲報警功能的紅色指示燈。該指示燈亮?xí)r代表控制柜目前正在進行巡檢。

1#水泵啟動按鈕

在“手動”狀態下，按下綠色按鈕，可以手動啟動1#水泵。該按鈕可以用于手動測試水泵，也可以在緊急狀態下啟動1#水泵。

1#水泵停止按鈕

在“手動”狀態下，按下該紅色按鈕，可以手動停止1#水泵。該按鈕可以用于停止該泵(測試、巡檢或火災等工況下運行結束后)。

2#水泵啟動按鈕

在“手動”狀態下，按下該綠色按鈕，可以手動啟動2#水泵。該按鈕可以用于手動測試水泵，也可以在緊急狀態下啟動2#水泵。

2#水泵停止按鈕

在“手動”狀態下，按下該紅色按鈕，可以手動停止2#水泵。該按鈕可以用于停止該泵(測試、巡檢或火災等工況下運行結束后)。

故障復位按鈕

控制柜故障排除后，按下該綠色按鈕，可復位消除故障信號。

手動巡檢按鈕

用于人工巡檢，按下該綠色按鈕后由控制柜按照預先設定邏輯進行巡檢。不設該按鈕的控制柜，可在“手動”狀態下，通過消防水泵啟/停按鈕對消防水泵逐臺進行巡檢，該種巡檢方式應工頻滿負荷運行并出流。

手/自動及主/備泵轉換開關

用于實施手/自動工作狀態的切換和主/備泵之間的切換。該旋轉開關有三個擋位，左擋位為“1#自動2#備用”，中間擋位為“手動”，右擋位為“2#自動1#備用”。

圖中展示的是兩個水泵(1主1備)的情況，如果是2主一備的，該旋轉開關就會有四個擋位。

機械應急啟動開關

用于在消防泵組控制柜控制線路發生故障時直接啟動消防水泵。該開關有兩個狀態：OFF(停止，即為不使用)，ON(啟動，開啟水泵)。
