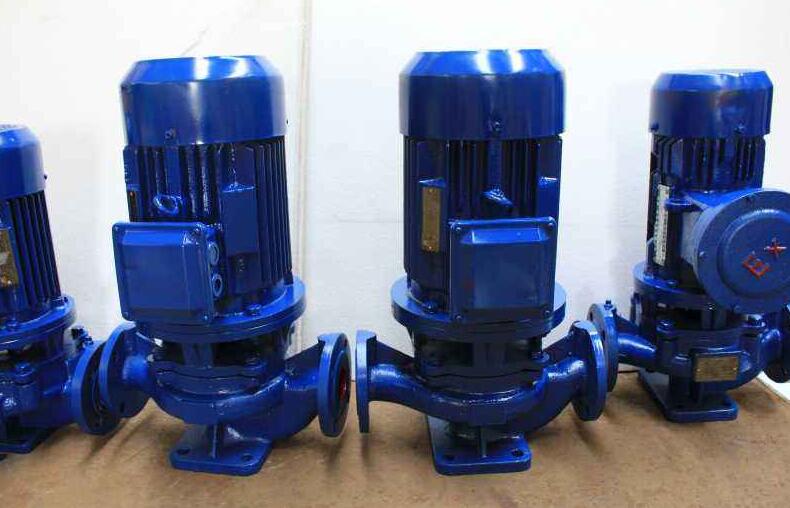

一、管道離心泵管道部匹配

      管道離心泵選用的八大誤區，一些管道離心泵用戶認為這樣可以提高實際揚程，其實水泵的實際揚程=總揚程～損失揚程。當水泵型號確定后，總揚程是 一定的；損失揚程主要來自于管路阻力，管徑越小顯然阻力越大，因而損失揚程越大，所以減小管徑后，水泵的實際揚程非但不能增加，反而會降低，導致水泵效率 下降。同理，當小管徑水泵用大水管抽水時，也不會降低水泵的實際揚程，反而會因管路的阻力減小而減小了損失揚程，使實際揚程有所提高。也有機手認為小管徑 水泵用大水管抽水時，必然會大大增加電機負荷，他們認為管徑增大后，出水管里的水對水泵葉輪的壓力就大，因而會大大增加電機負荷。殊不知，液體壓強的大小 只與揚程高低有關，而與水管截面積大小無關。只要揚程一定，水泵的葉輪尺寸不變，無論管徑多大，作用在葉輪上的壓力都是一定的。只是管徑增大后，水流阻力 會減小，而使流量有所增加，動力消耗也有適當增加。但只要在額定揚程范圍內，無論管徑如何增加水泵都是可以正常工作的，并且還可以減小管路損耗，提高水泵 效率。

二、高揚程水泵用于低揚程抽水

      管道離心泵選用的八大誤區，一些管道離心泵用戶認為抽水揚程越低，電機負荷越小。在這種錯誤認識的誤導下，選購水泵時，常將水泵的揚程選得很 高。其實對于離心式水泵而言，當水泵型號確定后，其消耗功率的大小是與水泵的實際流量成正比的。而水泵的流量會隨揚程的增加而減小，因而揚程越高，流量越 小，消耗功率也就越小。反之，揚程越低，流量越大，消耗的功率也就越大。因此，為了防止電機過載，一般要求水泵的實際抽水使用揚程不得低于標定揚程的 60%。所以當高揚程用于過低揚程抽水時，電機容易過載而發熱，嚴重時可燒毀電機。若應急使用，則必須在出水管上裝一個用于調節出水量的閘閥(或用木頭等 物堵小出水口)，以減小流量，防止電機過載。注意電機溫升，若發現電機過熱，應及時關小出水口流量或關機。這一點也容易產生誤解，有些機手認為堵塞出水 口，強制減少流量，會增加電機負荷。其實正好相反，正規的大功率離心泵排灌機組的出水管上都裝有閘閥，為了減小機組啟動時的電機負荷，應先關閉閘閥，待電 機啟動后再逐漸開啟閘閥就是這個道理。

三、管道離心泵進水管路上彎頭多

      如果在進水管路上用的彎頭多，會增加局部水流阻力。并且彎頭應在垂直方向轉彎，不允許在水平方向轉彎，以免聚集空氣。

四、安裝進水管路時，水平段水平或向上翹這樣做會使進水管內聚集空氣，降低水管和水泵的真空度，使水泵吸水揚程降低，出水量減少。

      正確的做法是：其水平段應向水源方向稍有傾斜，不應水平，更不得向上翹起。

五、管道離心泵進水口與彎頭直接相連

      這樣會使水流經過彎頭進入葉輪時分布不均。當進水管直徑大于水泵進水口時，應安裝偏心變徑管。偏心變徑管平面部分要裝在上面，斜面部分裝在下 面。否則聚集空氣，出水量減少或抽不上水，并有撞擊聲等。若進水管與水泵進水口直徑相等時，應在水泵進水口和彎頭之間加一直管，直管長度不得小于水管直徑 的2～3倍。

六、管道離心泵出水管口在出水池正常水位以上

       如果出水口在出水池正常水位以上，雖增加了水泵揚程，但減少了流量。如因地形條件所限，出水口必須高出出水池水位，則應在管口加裝彎頭和短管，使水管成為虹吸式，降低出水口高度。

七、進水管的進水口位置不對

1.進水管的進水口入水深度不夠時，這樣會引起進水管周圍水面產生漩渦，影響進水，減少出水量。正確的安裝方法是：中小型水泵入水深度不得小于300～600mm，大型水泵不得小于600～1000mm。

2.進水管的進水口離進水池底和池壁距離小于進水口直徑。如果池底有泥沙等污物時，進水口離池底的距離小于直徑的1.5倍時，會造成抽水時進水不暢或吸進泥沙雜物，堵塞進水口。

八、設底閥時，進水管最下一節不是垂直的如這樣安裝，閥門不能自行關閉，造成漏水。

      正確安裝方法是：裝有底閥的進水管，最下一節最好是垂直的。如因地形條件限制不能垂直安裝，則水管軸線與水平面夾角應在60°以上。

管道離心泵是各領域使用最多，最為廣泛的泵型，廣大用戶了解了管道離心泵的八大誤區，盡量避免以上所述。

1、閥件標志識別

在閥門閥件的殼體上，有帶箭頭的橫線，橫線上部的數字表示公稱壓力的等級，有的則表示溫度參數和工作壓力，如PNl0、PT510表示在10MPa和510℃工作參數下使用。在橫線下部的數字，表示連接管道的公稱直徑。
→表示閥件是直通式的，介質進口與出口的流動方向，在同一或相平行的中心線上。

┌＞表示閥件是直角式的，介質作用在關閉件上。

↔表示閥件是三通式的，介質有幾個流動方向。
